引言：編碼器的重要性

在現代工業和自動化設備中，編碼器扮演著至關重要的角色。作為一種傳感器，編碼器可以準確地將機械運動轉化為數字信號，從而實現精確的控制與定位。隨著技術的不斷發展，設備對編碼器的要求也越來越高，特別是在分辨率方面的需求愈發明顯。本文將深入探討編碼器分辨率的秘密，并提供高效計算脈沖的方法，以提升設備性能。

編碼器分辨率的定義與重要性

編碼器分辨率是指編碼器能夠檢測到的最小位置變化量，通常以每轉脈沖數或每毫米脈沖數表示。高分辨率的編碼器能夠提供更細致的位置反饋，這對于需要高精度控制的應用尤為重要，如機器人技術、數控機床及高精度自動化設備等。提高編碼器的分辨率能夠顯著提升設備的運行精度，從而增強整體性能。

編碼器的工作原理

編碼器通過將運動的機械位移轉化為電信號來工作。在絕對編碼器中，每個位置都有唯一的標識，而增量編碼器則根據相對變化信號來推算位置。無論是哪種類型，編碼器的分辨率都直接影響到系統信息的反饋質量。了解編碼器的工作原理，對有效計算其分辨率至關重要。

影響編碼器分辨率的因素

編碼器的分辨率受多種因素的影響，包括傳感器設計、光學或磁性技術的使用、以及信號處理算法等。此外，機械組件的精度和系統中的誤差源也會在一定程度上影響編碼器的整體分辨率。因此，在選擇和使用編碼器時，必須考慮這些因素，以確保能夠滿足具體應用需求。

如何高效計算編碼器的脈沖數

計算編碼器的脈沖數并不是一件復雜的事情，但需要準確的參數和公式。首先，確定編碼器的分辨率，通常以每轉脈沖數來表示。然后，考慮機械傳動比，機械傳動比定義為輸入運動與輸出運動之間的比例關系。最后，通過以下公式將這些參數結合起來：脈沖數等于編碼器的每轉脈沖數乘以機械傳動比。這個簡單的計算能夠幫助工程師快速評估設備的性能。

提升設備性能的最佳實踐

為了有效提升設備性能，除了選擇適合的編碼器之外，維護和校準也是至關重要的。定期檢查編碼器的工作狀態，確保其能在最佳狀態下運行，同時需要對機械系統進行潤滑和清潔，減少磨損和誤差。此外，可以考慮實現多傳感器協同工作，利用多個編碼器的反饋信息來優化控制策略，從而進一步提升系統的整體性能。

選擇合適的編碼器

在選擇編碼器時，需要綜合考慮應用的具體需求，包括分辨率、速度、環境適應性等因素。市場上有多種類型的編碼器可供選擇，例如光電編碼器、磁性編碼器等，工程師需要根據設備運行的條件，選擇最合適的編碼器類型。有些應用甚至需要定制解決方案，以確保編碼器能完美適配設備的各項需求。

案例分析：成功應用編碼器的實例

在現代自動化設備中，編碼器作為關鍵的傳感器之一，扮演著至關重要的角色。它們用于測量位置、速度和方向，從而提升設備的性能。編碼器分辨率，簡單來說，就是編碼器能夠辨別的位置變化的最小單位。更高的分辨率意味著可以更精確地監測設備的運動狀態，從而在控制系統中實現更高的精度和更好的性能。

何謂編碼器分辨率

編碼器分辨率通常以脈沖每轉或脈沖每米等單位來表示。它定義了在完成一次完整的旋轉或移動時，編碼器可以發出多少個脈沖信號。例如，一個具有1000脈沖/轉分辨率的編碼器，每轉一圈就會輸出1000個脈沖。這些脈沖信號被控制系統解讀，從而準確判斷設備的位置和運動速度。較高的分辨率使得設備可以更加靈敏、精確地響應輸入的控制信號，提升整體性能。

編碼器選擇的關鍵因素

在選擇編碼器時，分辨率是一個非常關鍵的因素，但并不是唯一的考慮要素。設備的使用場景、工作環境、體積限制以及預算都是選擇編碼器時必須考慮的因素。此外，編碼器的類型也會影響其性能表現。例如，增量式編碼器與絕對式編碼器在使用原理上有所不同，適用于不同的控制需求。因此，在進行編碼器選型時，用戶需要綜合考慮分辨率與這些因素。

高分辨率編碼器的優勢

采用高分辨率編碼器的設備可以實現更高的控制精度，特別是在要求嚴格的應用場景中，比如機器人、自動化生產線和高端機床等。高分辨率帶來的細致位置反饋，能夠使得控制系統進行更加平滑、精準的運動控制，進而提高產品的質量和生產效率。同時，改善的定位精度也能進一步減少設備的磨損和故障率，提高設備的整體使用壽命。

脈沖提升技術

為了高效計算并利用編碼器的脈沖信息，脈沖提升技術應運而生。該技術能在短時間內以極高的頻率解析編碼器輸出的脈沖信號，從而快速、準確地反映設備的位置變化。這一技術不僅提升了系統對運動狀態的響應速度，也為高頻率的運動控制提供了堅實的基礎。通過脈沖提升技術，系統可以在瞬間做出調整，確保精確控制，避免因延遲而導致的誤差。

增強設備性能的實踐案例

許多行業已經意識到了編碼器分辨率與設備性能之間的關系，并開始在其生產流程中應用高分辨率編碼器和脈沖提升技術。例如，在自動化倉儲系統中，使用高分辨率編碼器的搬運機器人能夠在狹小的空間內快速、精確地移動貨物，大幅提升了倉儲效率。在精密加工行業，高分辨率編碼器則幫助機床實現了更高的加工精度，減少了試錯成本和材料浪費。

總結與展望

編碼器分辨率直接關系到設備的性能，理解其重要性并合理選擇編碼器，對提升設備的運行效率至關重要。通過掌握編碼器的脈沖提升技術，用戶不僅能夠?qū)崿F(xiàn)更高的運動控制精度，還能在激烈的市場競爭中占得先機。隨著科技的發展，未來將會有更多先進的編碼器技術問世，我們期待能夠?yàn)楦嘈袠I(yè)帶來變革與創新。

行動呼吁

現在是提升您設備性能的最佳時機。了解高分辨率編碼器如何幫助您的企業在市場中脫穎而出，讓我們一起探索如何通過精準控制實現更高效的生產。無論您身處哪個行業，高精度的編碼器將是您邁向成功的關鍵。選擇正確的編碼器，讓您的設備性能提升到一個新的高度！

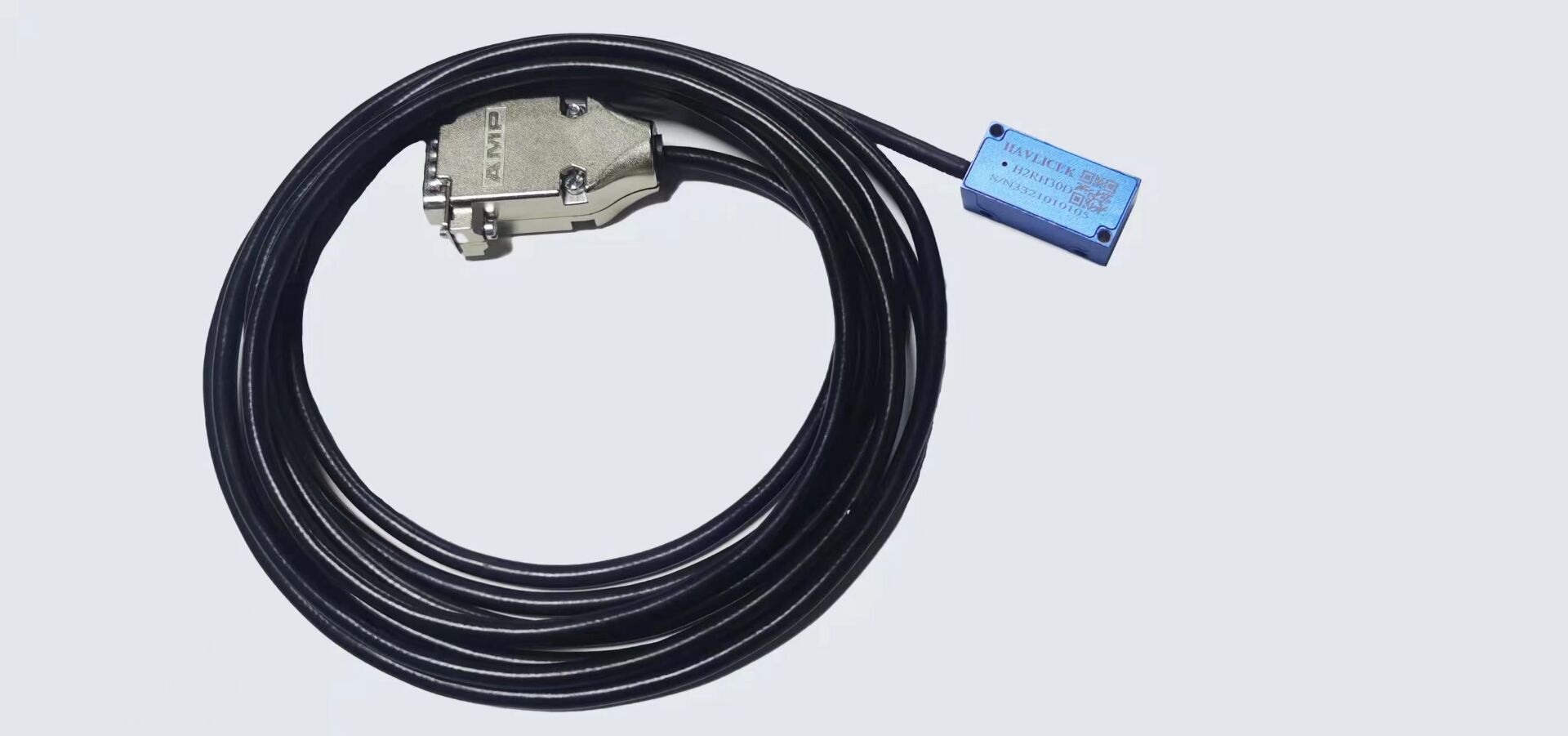

信諾和絕對式磁柵尺產品特性

絕對值位置雙磁道測量系統;

位置數據通訊接口: SSl，BISS-C

參數配置接口: RS485;

不銹鋼外殼，抗干擾強;

高柔，耐折彎編織屏蔽線

高分辨率，高精度;

詳情介紹

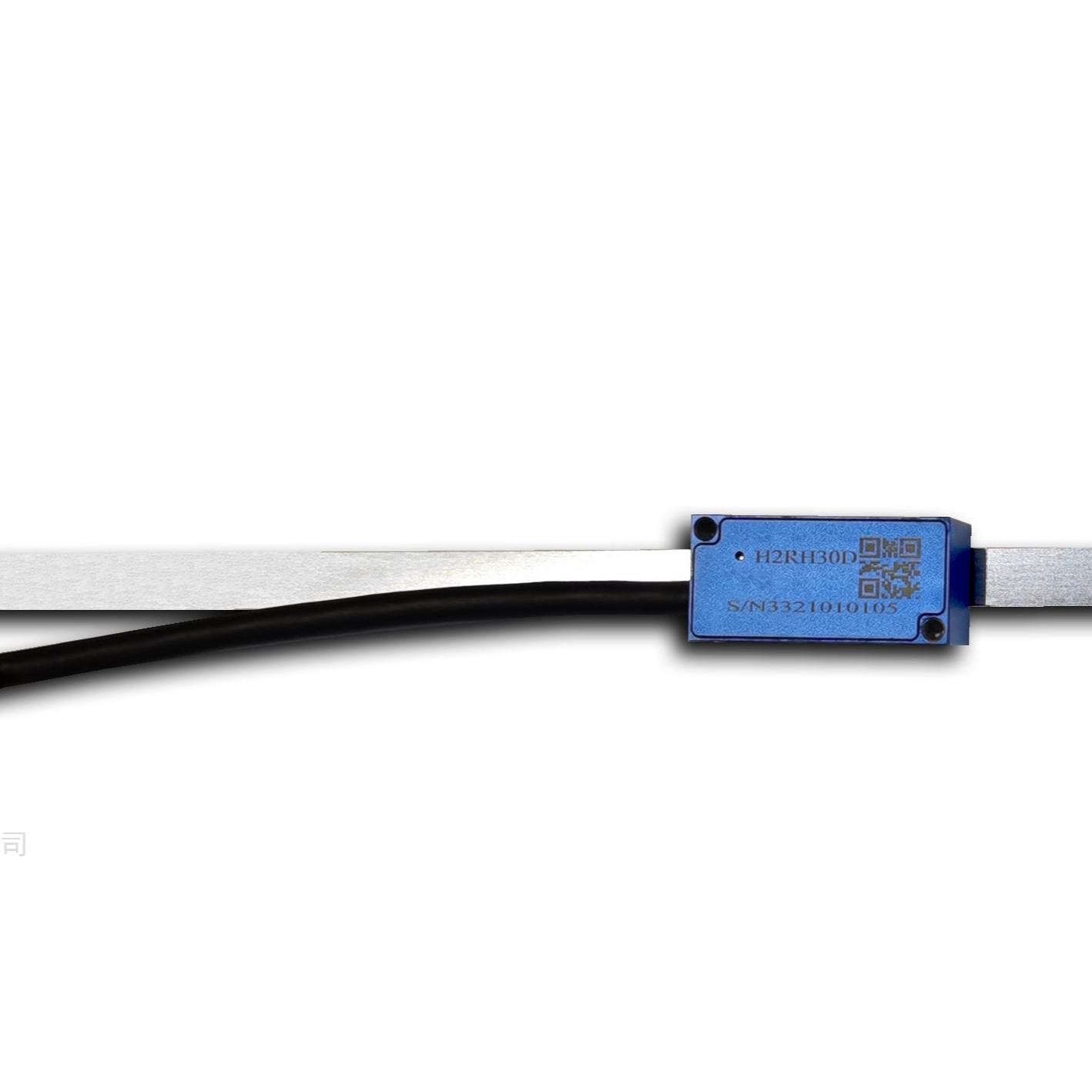

AMG2000絕對值磁柵編碼器

AMG2000絕對式磁柵尺產品特性

絕對值位置雙磁道測量系統;

位置數據通訊接口: SSl，BISS-C

參數配置接口: RS485;

不銹鋼外殼，抗干擾強;

高柔，耐折彎編織屏蔽線

高分辨率，高精度;

智能告錯信息提示

電氣規格

電纜接線定義: 注意線纜彎曲半徑不低于45mm

通信接口

SSI

BISS-C

串行輸出

在高達26位的自然二進制編碼中，SSI編碼器的位置和編碼器的狀態都可通過SSI協議獲得。該位置每10us在內部捕獲(刷新率100kHz)。輸出位置數據是位置請求觸發前最后捕獲的數據。請求觸發器是時鐘信號的下降邊緣.位置數據保持對MSB齊。位置數據之后有兩個一般狀態位(活動狀態低)，后面是詳細狀態信息。

*備注:

1、時鐘和數據線是5V RS22兼容的差分信號，時鐘線路上的終端電阻器集成在編碼器內。

2、如果電纜總長度大于5m，則需要在控制器端的數據線端加120Ω的匹配阻抗。

電氣連接圖如下

通訊參數

控制器上有延時第一個時鐘功能

具有兩個常規狀態位的SSI-位置: 數據包長28位，先用MSB，向左對齊。它提供了位置和兩個一般的錯誤警告狀態位所有的分辨率均為可用的

數據包的結構

編碼器的位置: b27: b2 編碼器位置，左對齊，MSB第一。未使用的下位設置為0。LSB位 2000um/8192一般狀態:b1 出現錯誤。如果位為"L"，則位置無效。b0 請發出警告。如果位為“L"，則編碼器接近操作極限位置有效。

僅限SSI位置的模式:數據包長26位，先用MSB，向左對齊。它只提供位置，而沒有狀態位。所有的分辨率都是可用的

數據包的結構

Biss-C

      編碼器的位置，在高達26位的自然二進制編碼中，和編碼器的狀態都可通過BiSS-C協議獲得。該位置數據保持對齊，首先為MSB。位置數據之后有兩個狀態位(活動低)，后面是CRC(倒置)。為點對點操作實現了BiSS;不支持多個從屬服務器。重復閱讀的次數最多為每秒27,000次。如果值更高，則將報告相同的位置數據。注意，所有MA時鐘頻率都不能實現27kHz (因?yàn)閿?shù)據傳輸時間大長)。

電氣連接圖

*MA和SLO線是5V RS422兼容的差分信號，MA線上的端電阻集成在讀取頭內。如果電纜總長度大于5m，建議在控制器側的一端匹配電纜阻抗為120Ω。

通訊參數

狀態位

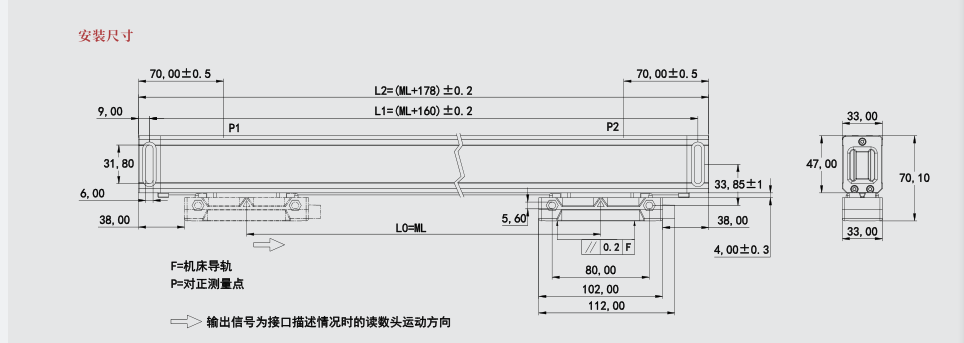

傳感器尺寸圖

運輸使用注意事項

傳感器安裝方向

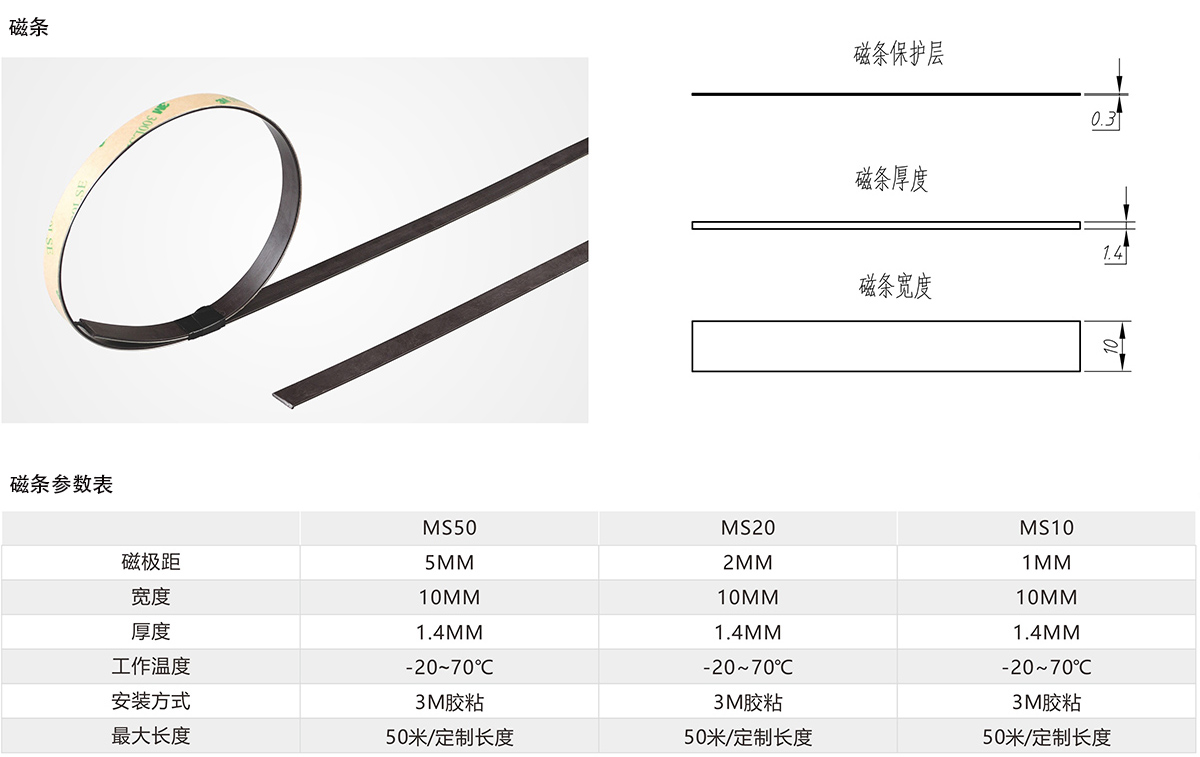

貼裝磁柵尺

傳感器與磁柵尺安裝公差

注：

1，測量精度與編碼器相對磁柵尺的垂直安裝間隙高度有關(建議0.4mm比較適合)。

2，當傳感器運動速度過快、距離磁柵尺過遠或沒有感應到磁柵尺時，紅色LED點亮告警(需要重新上電清除錯誤)正常工作時綠色LED點亮，橙色LED閃爍代表絕對值位置錯誤。

3，電纜盡可能避開高壓電纜、電機、電磁閥、變頻器等強干擾設備。

訂購代碼

訂貨明細表
